دستگاه پانچ کاغذ یکی از ابزارهای اساسی در حوزه های اداری، چاپ و صحافی است که وظیفه آن ایجاد سوراخ های منظم و دقیق بر روی برگه های کاغذی است. هدف از این عمل، آماده سازی برگه ها برای بایگانی، زونکن گذاری یا فرآیند صحافی است. با وجود رشد فناوری های دیجیتال، همچنان در بسیاری از صنایع، اسناد چاپی و محصولات فیزیکی مانند دفتر، تقویم، سررسید و کاتالوگ جایگاه مهمی دارند. از همین رو دستگاه پانچ کاغذ هنوز یکی از ابزارهای حیاتی در زنجیره چاپ و پس از چاپ محسوب می شود.
در این مقاله به بررسی جامع انواع دستگاه پانچ کاغذ، ساختار مکانیکی، نحوه عملکرد، کاربردها، نکات فنی انتخاب و نگهداری و همچنین جایگاه آن در خطوط تولید محصولات چاپی خواهیم پرداخت.
شما میتوانید برای خرید دستگاه پانچ کاغذ روی این لینک و برای یافتن بهترین صحاف ها روی این لینک کلیک بفرمایید.

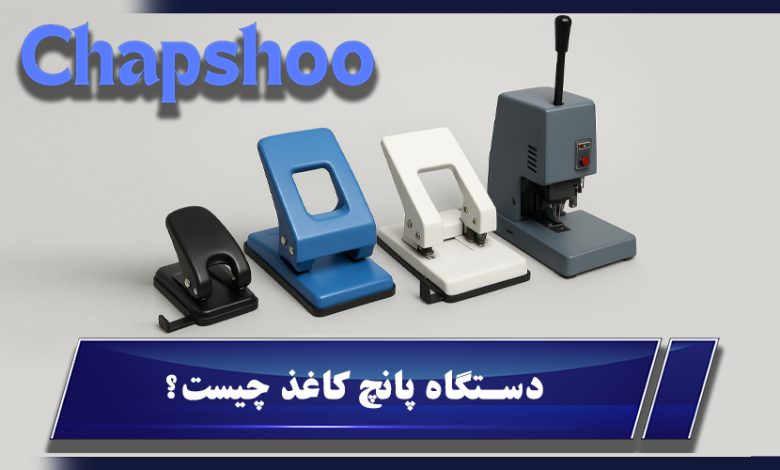

تعریف دستگاه پانچ کاغذ
دستگاه پانچ کاغذ ابزاری مکانیکی یا الکترومکانیکی است که با استفاده از تیغه های فلزی تیز (سنبه و ماتریس) سوراخ هایی منظم و هم فاصله در کاغذ ایجاد می کند. عملکرد دستگاه بر پایه نیروی فشاری است که به واسطه اهرم یا موتور بر روی تیغه ها وارد می شود و منجر به برش دقیق موضعی در لایه های کاغذ می گردد.
در ساده ترین شکل، پانچ کاغذ شامل بدنه فلزی، تیغه یا سنبه، اهرم فشار، محفظه جمع آوری ضایعات و سیستم تنظیم فاصله سوراخ ها است. در مدل های صنعتی، قطعاتی مانند موتور الکتریکی، میز تغذیه خودکار، قالب قابل تعویض و کنترل گر دیجیتال نیز اضافه می شوند.
تاریخچه کوتاه
نخستین دستگاه پانچ کاغذ در سال 1886 توسط فردریش زونکن آلمانی اختراع شد. هدف او ساخت ابزاری بود که بتواند سوراخ هایی منظم برای بایگانی اسناد ایجاد کند. در طول دهه ها، این ابزار ساده به دستگاه هایی پیچیده تر و دقیق تر تبدیل شد و در صنعت چاپ و صحافی نقشی کلیدی یافت. امروزه مدل های برقی و اتوماتیک با قابلیت کنترل دیجیتال و تیغه های قابل تعویض، دقت و سرعت این فرآیند را چندین برابر کرده اند.
انواع دستگاه پانچ کاغذ
به طور کلی دستگاه های پانچ کاغذ به دو گروه اصلی تقسیم می شوند:
- دستگاه پانچ کاغذ اداری
- دستگاه پانچ کاغذ صنعتی یا صحافی
هر یک از این گروه ها از نظر ساختار، ظرفیت، دقت و کاربرد تفاوت قابل توجهی دارند.
دستگاه پانچ کاغذ اداری
معرفی
پانچ اداری پرکاربردترین نوع دستگاه پانچ کاغذ است که در دفاتر، مدارس، ادارات و مراکز آموزشی مورد استفاده قرار می گیرد. این دستگاه معمولاً دارای دو یا چهار تیغه است و برای سوراخ کردن تعداد محدودی از برگه ها (معمولاً تا 30 برگ) به کار می رود.

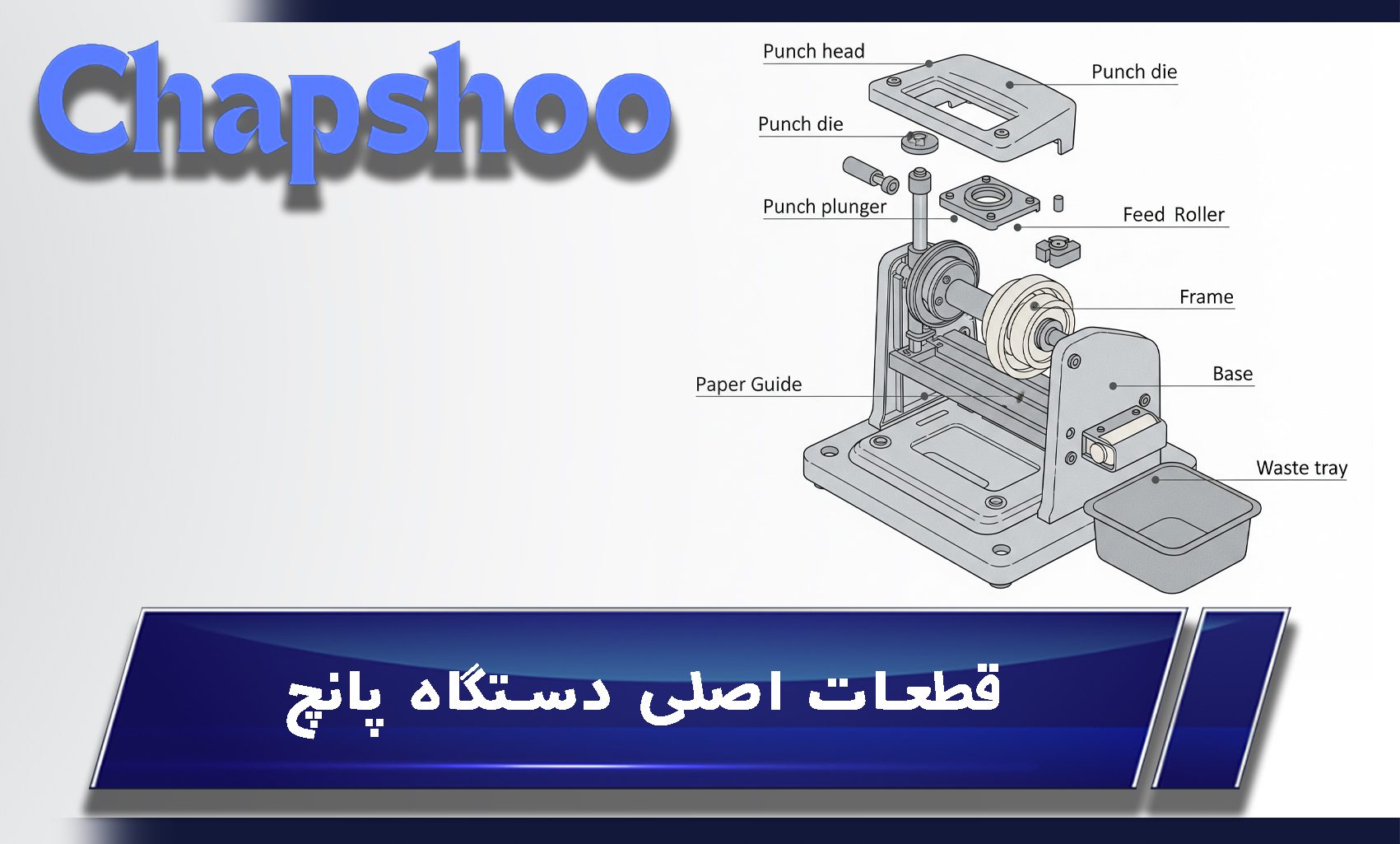

اجزای اصلی
- اهرم فشار: وظیفه انتقال نیروی دست به تیغه ها را دارد.
- تیغه یا سنبه فلزی: بخش برنده ای است که سوراخ را در کاغذ ایجاد می کند.
- ماتریس یا قالب زیرین: محل عبور تیغه و جمع آوری ضایعات کاغذی است.
- بدنه و پایه: معمولاً از فلز یا پلاستیک فشرده ساخته می شود تا مقاومت کافی در برابر فشار داشته باشد.
- سینی ضایعات: خرده های کاغذ حاصل از پانچ را جمع آوری می کند.
- خط کش یا راهنمای فاصله: برای تنظیم موقعیت دقیق سوراخ ها روی برگه استفاده می شود.
عملکرد مکانیکی
در مدل های اداری، کاربر برگه ها را بر روی پایه پانچ قرار داده و اهرم را به سمت پایین فشار می دهد. نیروی فشاری باعث حرکت تیغه ها به درون ماتریس می شود و با ایجاد برش دایره ای، سوراخ ها تشکیل می شوند. پس از رهاسازی اهرم، فنر بازگشت، تیغه را به موقعیت اولیه باز می گرداند.
ظرفیت و انواع
- پانچ سبک با ظرفیت 5 تا 15 برگ
- پانچ متوسط با ظرفیت 20 تا 30 برگ
- پانچ سنگین یا بایگانی با ظرفیت تا 100 برگ
- مدل های برقی یا نیمه برقی برای حجم بالا
نکات انتخاب دستگاه پانچ اداری
- بررسی فاصله بین سوراخ ها (معمولاً 8 سانتی متر استاندارد)
- جنس تیغه ها (فولاد آلیاژی مقاوم به خوردگی)
- ثبات و وزن بدنه برای جلوگیری از لغزش
- وجود خط کش تنظیم و محفظه بزرگ ضایعات
نگهداری و سرویس
- تمیز کردن سینی ضایعات به صورت دوره ای
- روغن کاری محور اهرم برای جلوگیری از خشک شدن
- جلوگیری از پانچ کاغذهای ضخیم یا لمینت شده با دستگاه های سبک
- تیز کردن تیغه در صورت ایجاد پارگی یا ناهماهنگی در برش
دستگاه پانچ کاغذ صنعتی و صحافی
تعریف و کاربرد
دستگاه پانچ کاغذ صنعتی در واحدهای چاپ و صحافی برای آماده سازی برگه ها جهت اتصال فنر، سیم یا دوخت مورد استفاده قرار می گیرد. این دستگاه ها قادرند حجم زیادی از برگه ها را با دقت بالا و الگوهای متنوع سوراخ کنند.
تفاوت با مدل اداری
در حالی که پانچ اداری با نیروی دست کار می کند، پانچ صنعتی معمولاً از موتور الکتریکی یا سیستم پنوماتیک بهره می برد. همچنین قالب ها و تیغه های آن قابل تعویض بوده و بر اساس نوع محصول تنظیم می شوند.
انواع دستگاه پانچ صنعتی
- پانچ دستی سنگین: برای کارگاه های کوچک با تیراژ محدود
- پانچ برقی نیمه اتوماتیک: مجهز به موتور الکتریکی و پدال کنترل
- پانچ تمام اتوماتیک: دارای سیستم تغذیه خودکار، شمارنده دیجیتال و قالب قابل تعویض
اجزای مکانیکی و فنی
- سیستم فیدر برای ورود خودکار کاغذ
- میز کار با قابلیت تنظیم ارتفاع
- مجموعه تیغه ها و قالب ها با استانداردهای مختلف سوراخ کاری
- موتور الکتریکی با توان بالا
- سیستم خنک کننده تیغه برای جلوگیری از تغییر شکل در سرعت های بالا
انواع قالب و سوراخ
در دستگاه های صنعتی، قالب ها بر اساس نوع صحافی انتخاب می شوند:
- قالب دایره ای برای دفاتر فنر دوبل
- قالب بیضی برای سیمی های ضخیم تر
- قالب مربعی برای ماشین آلات خاص صحافی
- قالب سفارشی برای اشکال تزئینی یا برند اختصاصی
نکات ایمنی
- هرگز دست را در محدوده قالب و تیغه قرار ندهید.
- پیش از تعویض قالب یا تعمیر، برق دستگاه را قطع کنید.
- از عینک و دستکش ایمنی استفاده کنید.
- تیغه ها را به صورت منظم بررسی و در صورت کندی تعویض کنید.
معیارهای فنی انتخاب دستگاه پانچ کاغذ
- ظرفیت پانچ (Sheet Capacity): میزان برگه هایی که دستگاه می تواند در یک سیکل پانچ کند.
- دقت سوراخ کاری: فاصله و قطر سوراخ ها باید با استاندارد زونکن یا فنر هماهنگ باشد.
- جنس تیغه ها: فولاد ابزار HSS یا فولاد تنگستن برای طول عمر بیشتر.
- نوع مکانیزم محرک: دستی، برقی یا پنوماتیک.
- ابعاد دستگاه و فضای مورد نیاز: برای هماهنگی با خط تولید.
- قابلیت تنظیم قالب: برای کارهای متنوع با سوراخ های متفاوت.
مشکلات رایج و راه حل ها
| مشکل رایج | علت محتمل | راه حل پیشنهادی |
|---|---|---|
| گیر کردن برگه در پانچ | تجمع خرده کاغذ یا تیغه کند | تمیز کردن کامل دستگاه و تیز کردن تیغه |
| ناهم فاصله بودن سوراخ ها | تنظیم نادرست خط کش یا قالب | تنظیم مجدد پیش از پانچ |
| پارگی لبه سوراخ | کندی یا زنگ زدگی تیغه | تعویض یا پولیش تیغه |
| صدای غیرعادی هنگام کار | شل شدن پیچ های اهرم یا محور | بررسی و محکم کردن اتصالات |
نکات تخصصی برای چاپخانه ها و کارگاه های صحافی
- پیش از پانچ تیراژ بالا، یک نمونه تست روی چند برگ انجام دهید.
- برای کاغذهای لمینت شده یا دارای کوتینگ، از تیغه مخصوص استفاده کنید.
- سوراخ کاری باید پیش از مرحله پوشش UV یا ورنی انجام شود تا از شکستگی جلوگیری شود.
- هماهنگی دقیق میان قالب پانچ و دستگاه فنرزن اهمیت حیاتی دارد.
- تیغه ها را بر اساس تعداد سیکل کاری دوره ای تیز کنید تا فشار بر موتور کاهش یابد.
آینده دستگاه پانچ کاغذ در صنعت چاپ
با وجود گسترش سیستم های بایگانی دیجیتال، نیاز به محصولات چاپی فیزیکی هنوز پایدار است. صنعت چاپ همچنان به ابزارهایی مانند دستگاه پانچ کاغذ وابسته است، به ویژه در تولید دفاتر، سررسیدها، جزوات آموزشی و بسته های تبلیغاتی. پیش بینی می شود در آینده مدل های پانچ هوشمند با سیستم تنظیم خودکار قالب و کنترل دیجیتال دما و فشار وارد بازار شوند که دقت و بهره وری را افزایش می دهند.
دستگاه پانچ کاغذ ابزاری حیاتی در هر دو حوزه اداری و صنعتی است. از سوراخ کردن چند برگه در اداره گرفته تا پانچ صدها برگ در خط تولید دفتر، اصل عملکرد یکی است اما فناوری، دقت و ظرفیت آن متفاوت است. انتخاب صحیح دستگاه، نگهداری اصولی و استفاده از تیغه های باکیفیت باعث افزایش عمر دستگاه و بهبود کیفیت خروجی می شود.
در نهایت، دستگاه پانچ کاغذ اگرچه ابزاری ساده به نظر می رسد، اما در زنجیره ارزش صنعت چاپ و نظم دهی به اسناد نقش بنیادی دارد و همچنان یکی از عناصر ثابت در کارگاه ها و ادارات به شمار می رود.
